（一）机具概况

该机具采用W型空间结构及传动系统，实现多层吊篮的循环往复移动，保证作物的温湿度、光照、空气接触均匀性和生长一致性，能够在固定工位上完成上架、微喷灌溉、施肥、现场巡检、日常管理、采收、下架，且可以进行远程控制等。可广泛应用于水稻秧苗、食用菌、经济作物种苗以及快生菜等培育生产。该机具获全国农业科技成果直通车重点推荐、入选湖北省农博会十大重点创新科研成果、荣获湖北省农机创新设计大赛二等奖，并通过湖北省农业机械专项鉴定，成果评价国内领先；该机具已在北京、湖北、湖南、河南、江苏、四川等地推广100余台套。

（二）技术要点

1.机具整体结构。循环运动式育苗设备一般安装在温室内，主要由机架、电机、主传动部件、从传动部件、循环链条、吊篮（等节距排列）、张紧调节机构、过渡链轮、托轮等组成。其结构示意图和实物图分别如下图1和2所示。

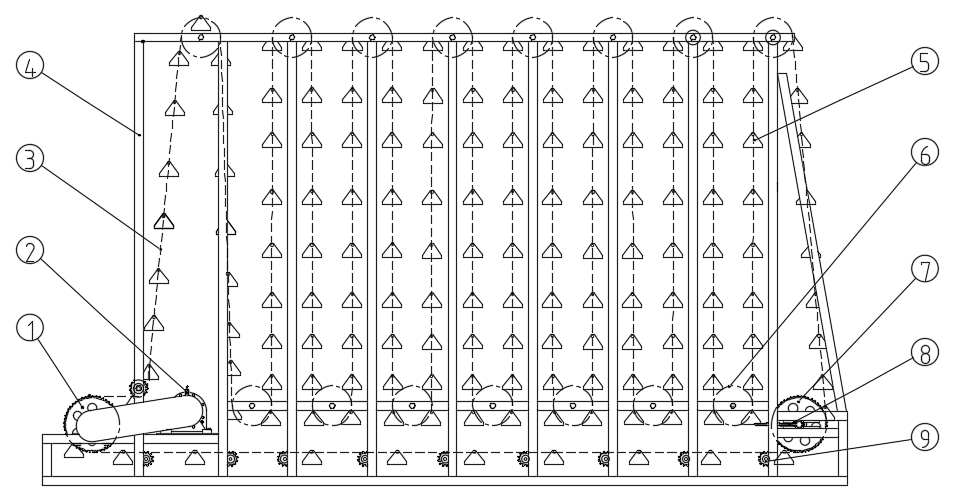

图1 循环运动式育苗设备结构示意图

1.主传动部件；2.电机；3.循环链条；4.机架；5.吊篮；6.过渡链轮；7.从传动部件；8.张紧调节螺杆；9.托轮

图2 循环运动式育苗设备实物图

2.机具使用前工作准备

（1）清理温室杂草杂物并打扫干净，在密闭环境下将机具和苗盘消毒备用。

（2）通过动力驱动循环运动式育苗成套设备，包含苗床、外棚、喷淋装置、通风系统、温度和湿度感应控制系统等。

（3）检查设备并试运行，机具应按使用说明书要求进行调整和维护保养，并进行不少于30分钟的空运转试验，各运转件运行正常。

（4）正常工作位置可触及的带轮、链轮、风机进出风口应有可靠的安全防护装置。

3.机具工作原理。开机后，电动机启动，经过变频减速，在动力驱使下，两侧循环链条在垂直面内作慢速循环运动，吊篮水平悬挂在两侧链条销轴上，缓慢地随着链条前后上下作立体循环运动。生产作业时，吊篮在循环链条的带动下缓慢循环，逐个出现在装卸区域，作业人员在操作平台上即可完成苗盘的上下架等工作。其中，2MHW-2000A型循环运动式育苗设备技术参数如下表1所示。

表1 2MHW-2000A型循环运动式育苗设备技术参数

（三）适用对象

该机具适用于全省水稻种植、食用菌栽培、经济作物等主产区，其主要示范点有鄂州、襄阳宜城、丹江口、房县、荆门掇刀区等。

（四）效益分析

通过新机具的实施，取得如下提质增效的效果：

（1）高效利用温室大棚的立体空间，空间利用率为单层吊篮的3-8倍，单位面积产量大幅提升，减少温室大棚建设占地面积和成本。

（2）操作方便，显著提升生产效率，节省大量人力，可降低人工成本60%以上。

（3）灌溉、保湿、施肥和喷药等作业方便快捷，水、肥、药高效利用，绿色环保。

（4）设备运行能耗低(＜5度/天)，智能化程度高，可进行自动控制和远程监控。

（5）多层吊篮循环移动，作物采光均匀，生长一致性好，提升作物产量和品质，缩短培育周期。

（五）牵头人及技术团队

1.工作专班牵头人：吴昭雄

所属单位：湖北省农业事业发展中心

联系方式：18607183706

2.技术支撑团队

单位名称：武汉市农业科学院

联系人：卢泽民

联系电话：13545042181

单位名称：湖北省农业机械化技术推广总站

联系人：苏仁忠

联系电话：13308658778

单位名称：武汉恒研农业科技有限公司

联系人：叶威、刘志辉

联系电话：18727528135
